簡單介紹(Briefly Introduction)

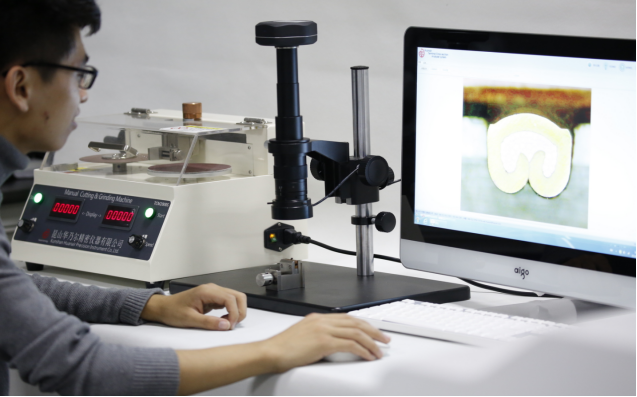

本端子截面分析儀是華乃爾科技2006年在中國大陸開發的第一款測試端子剖面專用儀器，也是中國國內第一家開發的測試儀器，經過10余年的不斷優化，從硬件到軟件滿足客戶個性化的需求，而不僅僅是套版某一品牌汽車線束行業的標準，完全可以根據企業內部需要自定產品標準并做判斷。目前用戶上百家，涉及到汽車，家電，電子，電器，新能源，航天，高鐵等多個領域。

主要特點：

1.四重切割安全保護，確保切割時人員安全；

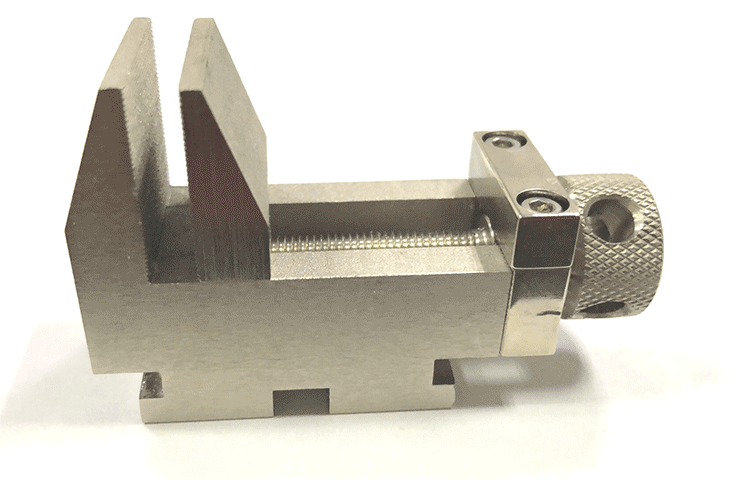

2.夾具采用45#軸承鋼經過高溫硬化處理（非鋁材），防止夾持磨損及齒端松脫。

3.磨拋盤裝好機器后采用CNC精銑處理，全包平面度與光滑度

4.切割盤采用XYZ 3個方向調整，百分表校準垂直度

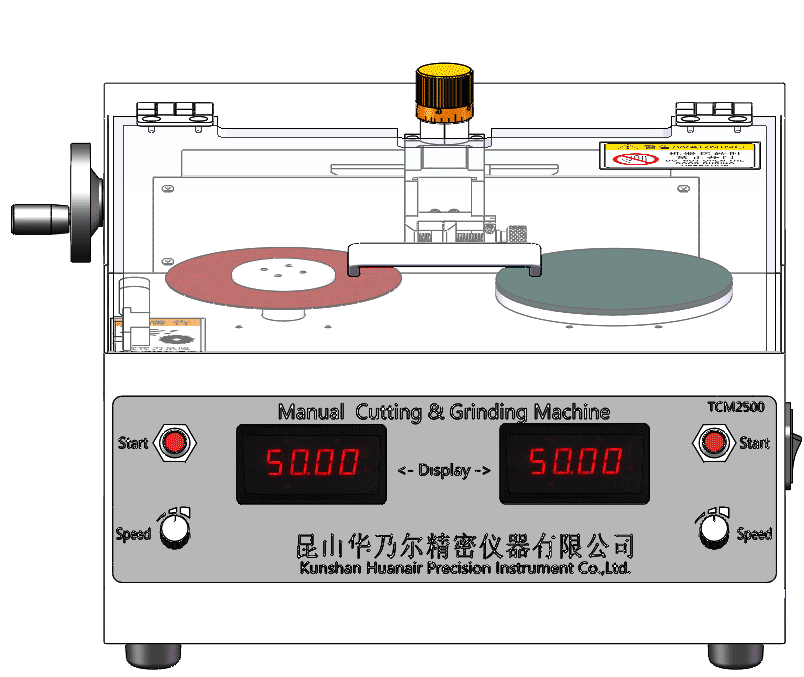

一、TCM 2500用途： 本端子截面分析儀是一體型端子切割和研磨儀：包括切割與研磨。 制作一個樣品5分鐘左右即可完成，線徑范圍AWG000-AWG46，最大夾持直徑12mm。 該系統適合汽車業、家電業、電子業等領域端子截面分析測試要求。

The terminal cross section of the analyzer is integrated terminal cutting and grinding instrument, automatic cutting and grinding, Cutting and grinding time is about 5 minutes, fit diameter range AWG000-AWG46; hold max 12 mm terminal diameter.   The system is suitable cross-sectional areas of the terminal automotive industry, household appliances industry, electronic industry and other analytical testing requirements

二、TCM-2000S系統特點(Characteristic)

2.1無需樹脂凝固(Without resin solidification)；

以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時。現在本產品不需樹脂凝固，自動切割研磨，測試完成一個樣品5分鐘之內即可完成。
2.2端子專用夾具,適用于不同規格的端子(special Terminal fixture, suitable for different kinds of terminal blocks)；
標準夾具適用于AWG000～AWG46線（suit for AWG000～AWG46）；
2.3本設備可對切割時可進行端子上下切割位置調整（The device can be carried out while cutting the vertical cutting position adjustment terminal）；
2.4方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比、壓接面積等計算（Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation）；
2.5一鍵式導出報告(One-click Export excel Report)；

2.6．端子專用夾具可對應各種尺寸的端子

精美的不銹鋼材料夾具（別家為鋁材，易磨損），細牙夾持，精密切割的好助手，耐腐蝕；

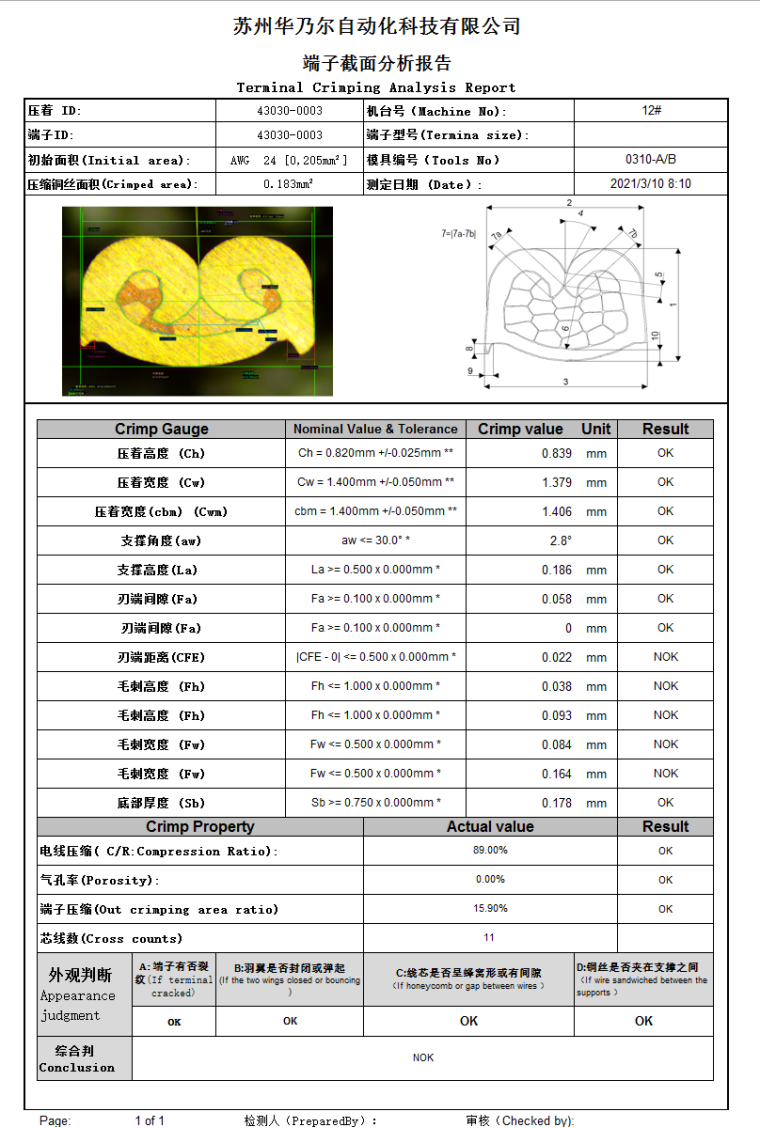

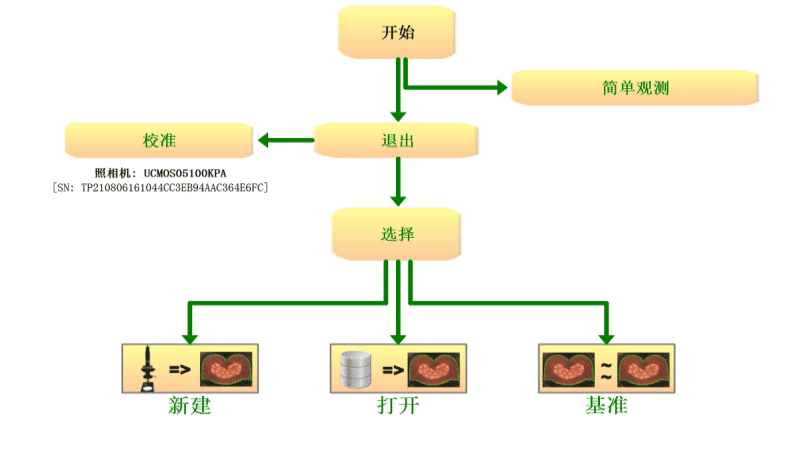

2.7．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W，孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等標準;也可以自定義測試標準,不為標準煩惱; 精確定位測試位置，簡潔畫面，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。

三、系統結構(System Structure)

1. 端子截面分析(Terminal Analyze)：進口連續變倍光學系統(Imported continuous variable power optical system)；物鏡倍率0.7—4.5X

2. 視頻總倍率(Video total magnification)：65~419X

3. 適用線徑范圍：AWG000-AWG46，0mm²---75mm²,

4. 電源(Power supply)：AC100V~AC240V 功率（P）350W

5. 成像系統(Imaging Systems)： 德國Balser 500萬高清彩色數字CCD攝像頭

6. 切割片規格：Φ125X0.5mm

7. 研磨砂紙(Polishing sandpaper)：125mm/ 1500#,

8. 華乃爾精密一體式切割研磨設備(Model),TCM2500；

9. 專業端子截面分析軟件(Professional terminal section analysis software ),X-Scan

10. 高精度基準尺（Standard optical device）:0.1/10mm

11. 端子金相配件100ML（清洗液）

12. 照明光源(Lighting)：同軸純白LED光源及控制

13.電腦一體機
