一、WAM 5000用途： 全自動焊接測試儀是全自動焊接分析儀器，包括切割及研磨硬件的全自動，以及測試軟件全自動，自動判斷；水冷式精密自動切割與自動研磨。自動循環水控制過濾系統（無需外接供排水統），增加切磨自適應水循環系統?？梢宰詣?dòng)干切干磨，也可以自動濕切濕磨。激光對刀指示，滿足外徑最大到30mm; 該系統適合航空航天、汽車業、家電業、電子業、光伏、醫療及自動化等領域焊接截面分析測試要求。

二、系統特點(Characteristic)

1．無需樹脂凝固

以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時,現在本產品不需樹脂凝固，普通小樣5分鐘左右完成。

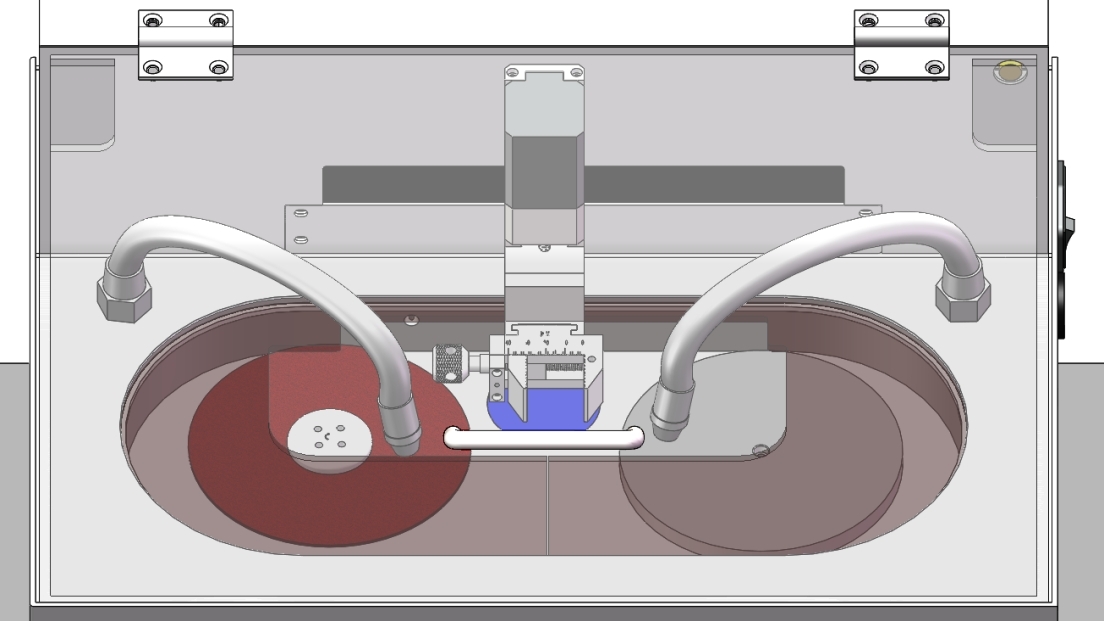

2．全自動切割研磨一體機

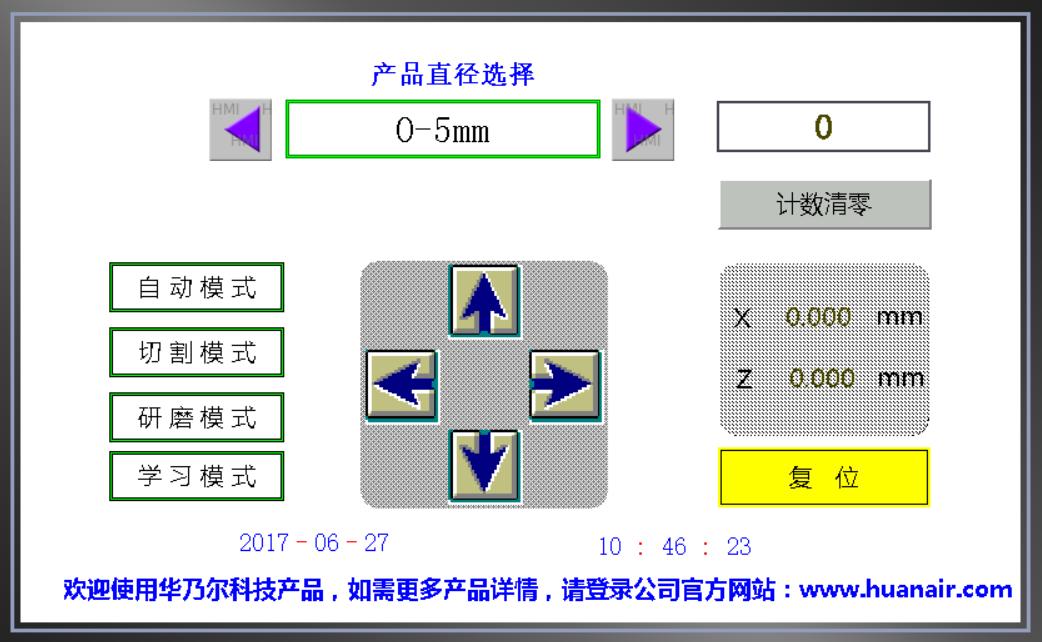

本切割研磨一體機可以實現精密切割研磨，全程水冷，有四種模式，包括自動模式，切割模式，研磨模式，以及《學習模式》，該模式可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割磨拋；切割位置任意設置，無損傷切割及磨拋。自動循環水控制過濾系統，增加切割和研磨自適應水循環系統。

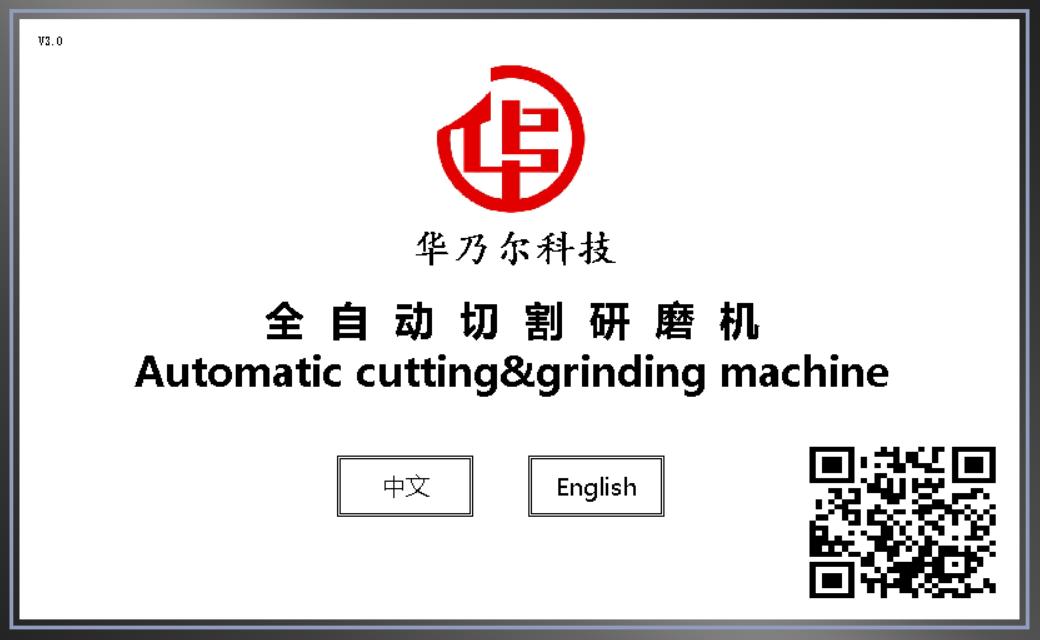

3.切割及研磨機臺7寸觸摸屏界面，中英文雙語言，操作無壓力

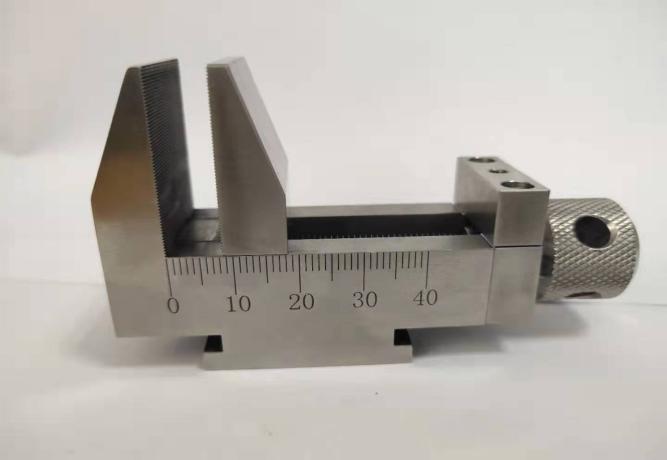

4．專用夾具可對應各種尺寸的產品

精美的不銹鋼材料夾具，鏤空產品上端，細牙夾持，精密切割的好助手，耐腐蝕；

5．中英文專業分析軟件支持windows操作系統軟件自動AI功能，自動測試，一鍵導出測試報告（Excel格式），可以保存或打印。

三、系統結構及配置(System Structure）

1.德國SEW電機大功率精密切割電機（可實現斷電停止及續切功能）；日本信濃（Shinano）精密研磨及自動升降電機

2.彩色高清7寸觸摸屏控制

3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；

4.X軸日本信濃（Shinano）電機；

5.數字卡位變倍高清顯微鏡,高清工業相機： 德國Basler 1000萬像素CCD攝像頭；0.7-4.5X鏡筒，視頻總放大倍率：65-450X

6.切割范圍：30*30mm或者直徑≤30mm。

7.電源：AC100V~AC240V，整體功率：2500W

8.精密切割片:Φ150X0.5mm

9.研磨砂紙：150mmX2000#或客制化

10.照明光源：一體式純白LED控制光源

11.電腦一體機

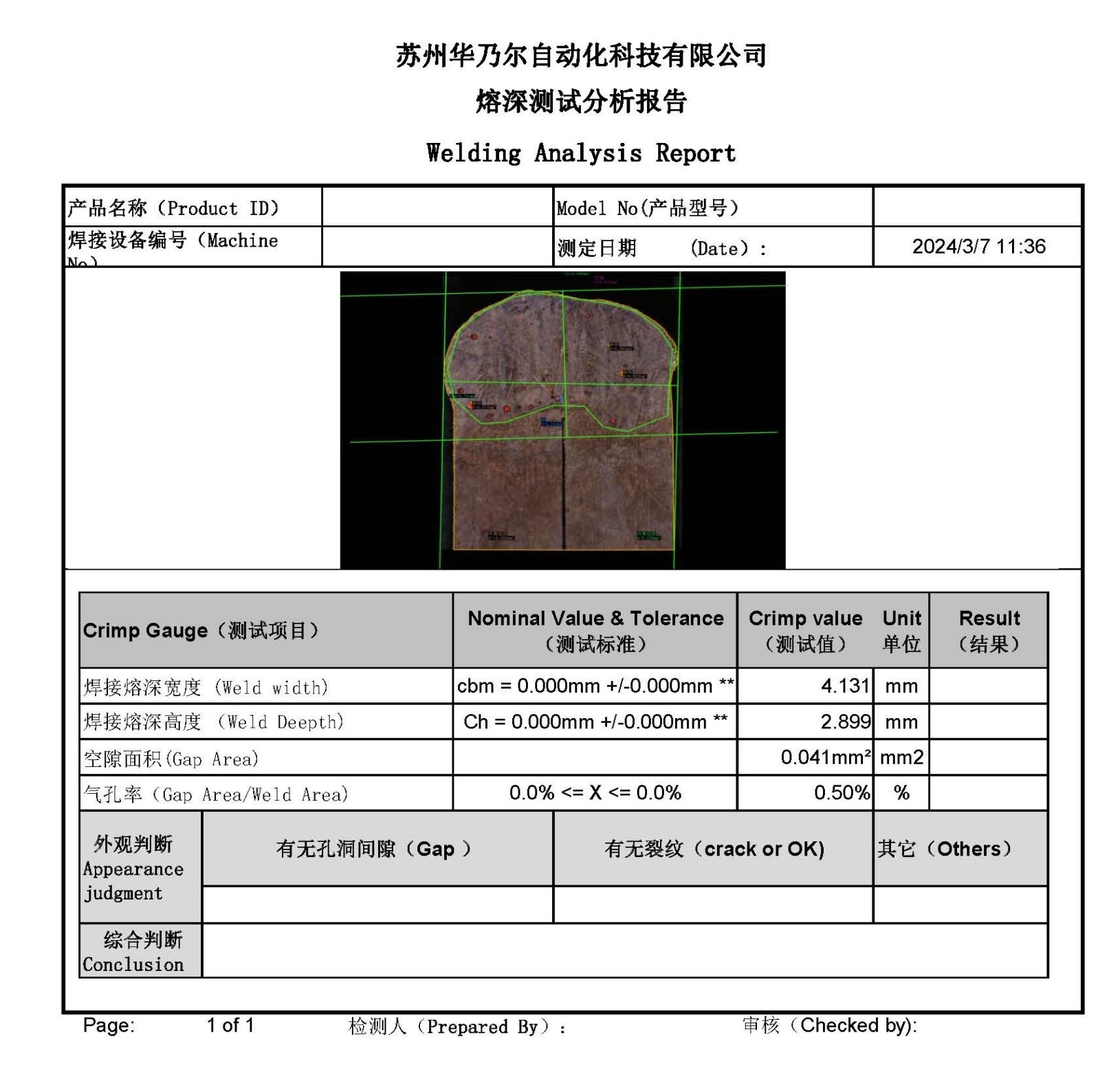

報告樣式

四、技術指標
