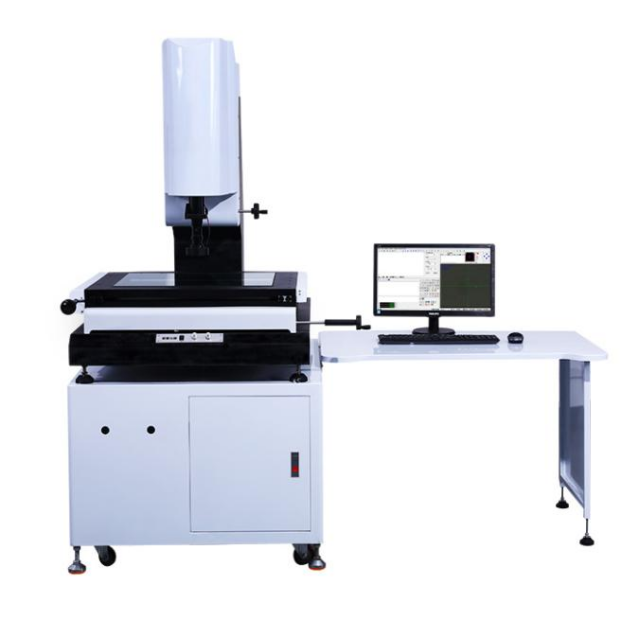

手動影像測量儀
【產品名稱】手動影像測量儀
【所屬類別】手動影像測量儀
【產品人氣】10332
【更新日期】2016/5/30 23:49:02
詳細介紹

手動影像測量儀

儀器特點

整機底座采用天然大理石制作,永不變形,精度高,穩定性強;

全新流線型的造型設計,外觀整潔、直觀、大方;

采用無牙螺桿摩擦傳動技術,運行平穩,噪音低,速度快;

  底光和表面光采用可調試LED冷光源,可實現對各種復雜表面工件進行精確量測,避免了一般熱光源帶來的熱脹冷縮的弊病,避免工件二次變形;

 采用高清晰彩色CCD相機;

 采用高清定格定倍連續變倍鏡頭,變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X;

l   Z軸采用平行導軌結構加配重設計,運行平穩,不會自動下垂影響對焦,提高了Z軸的定位精度及穩定性;

l   采用精密級導軌,擁有極高的穩定性;

l   測量軟件:采用本公司自行研發的功能強大的3D測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案;

應用范圍

廣泛應用于塑膠行業、PCB板設計制造、五金制品、手機配件,模具加工,汽車行業等等、


技術參數

型號

VMS2010

VMS3020

VMS4030

工作臺

X、Y軸測量行程

200*100

300*200

400*300

Z軸測量行程

高精度直線導軌,有效行程200mm

測量精度

(3+L/200)um,重復性2um

金屬臺尺寸

356*256

506*356

606*456

玻璃工作臺尺寸

270*160

364*290

464*364

機臺承重量

15Kg

30Kg

30Kg

數字測量系統

光學分辨率Z、Y、Z軸0.001mm

多功能數據處理器可測量點、線、圓、弧、圓心距、角度等

影像系統

高分辨率CCD數字相機,測量專用高清顯示器

0.7x~4.5x定格變倍鏡頭,總視頻放大倍率為30~230X

照明系統

可調式LED環形表面光以及輪廓光

工作環境

溫度:25℃±1℃,

濕度在30%~80%RH

震動<0.002g ,低于15HZ

電源

110V-220V±10%   50/60Hz

整機尺寸

550x600x980

650x750x1050

750x900x1080

整機重量(Kg)

56

80

150















機臺配置

序號

名稱

規格

數量

備注

1

機身

00級天然大理石

1套



2

工作臺

鑄鐵

1套



3

CCD

高清CCD相機,索尼芯片

1個



4

鏡頭

定格定倍連續變倍鏡頭

1支

0.7x~4.5x

5

光柵尺

封閉式高精度防塵光柵尺

2條

普邁

6

影像卡

SDK2000

1個



7

軟件(加密鎖)

正版測量軟件ASR-1000

1套



8

校正塊

定制

1塊



9

光學玻璃

定制

1塊



10

電腦

工業專用電腦

1套

選購

11

儀器桌

專用測量儀器桌

1套

選購
