一、TCM?3500用途：?本端子截面分析儀是一體式全自動切割和研磨分析儀器，自帶PLC編程，自動切割與研磨。線徑適用范圍范圍AWG46---AWG0000（0---120mm2）。?該系統適合汽車業、家電業、電子業、新能源、儲能、光伏等領域端子截面分析測試要求。

二、系統特點(Characteristic)

1．無需樹脂凝固

以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時。現在本產品不需樹脂凝固，自動切割研磨，測試完成一個樣品5分鐘之內即可完成。

2．全自動切割研磨

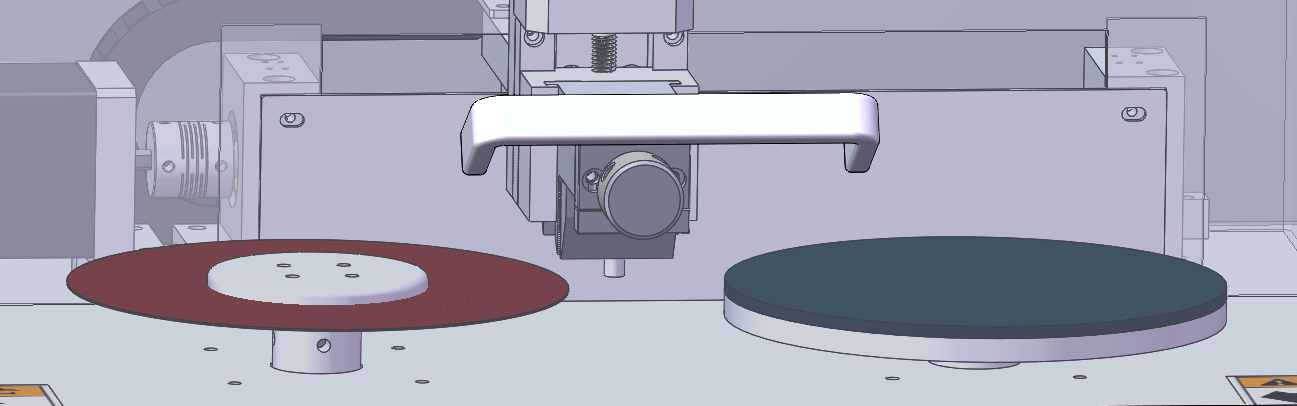

自動切割研磨一體，四軸自動完成所有前置動作。

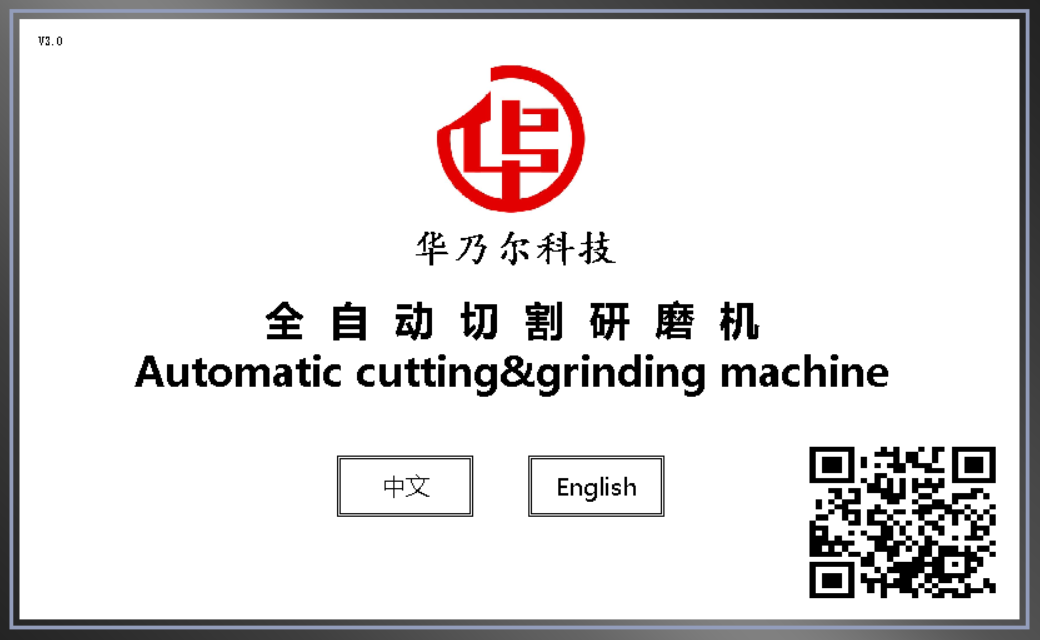

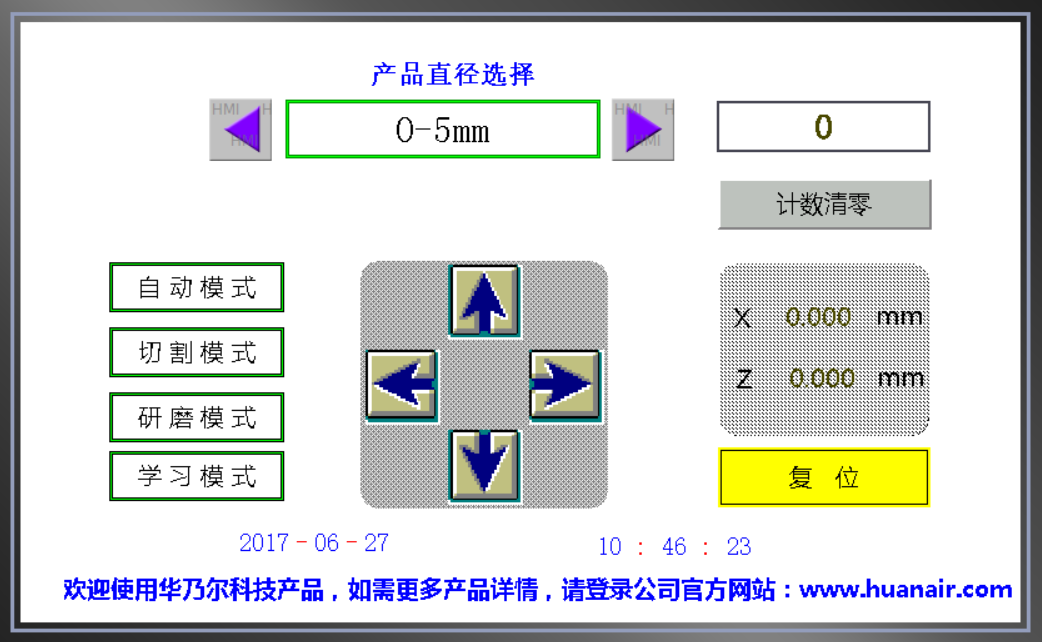

3.切割及研磨機臺7寸觸摸屏截面，中英文雙語言，操作無壓力

可以單獨切割，單獨磨拋，也可以全自動切割磨拋，

還有《學習模式》，可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割磨拋，只要能夾持住，都不成問題；可視化的切割位置，切割位置任意設置.

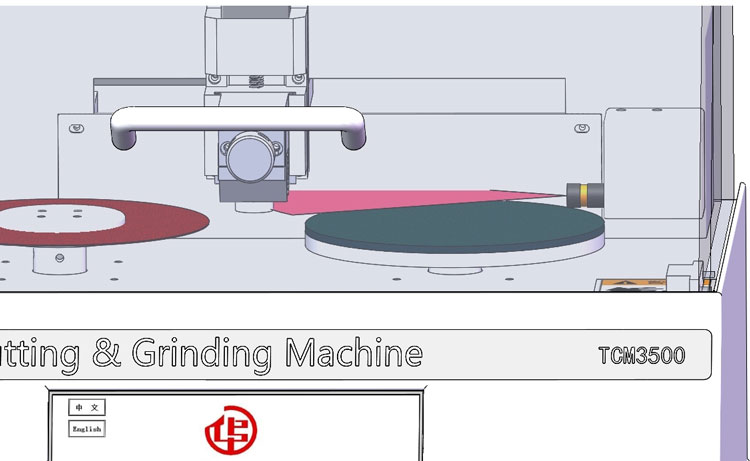

4.激光指示可視化的切割位置，切割位置任意設置.

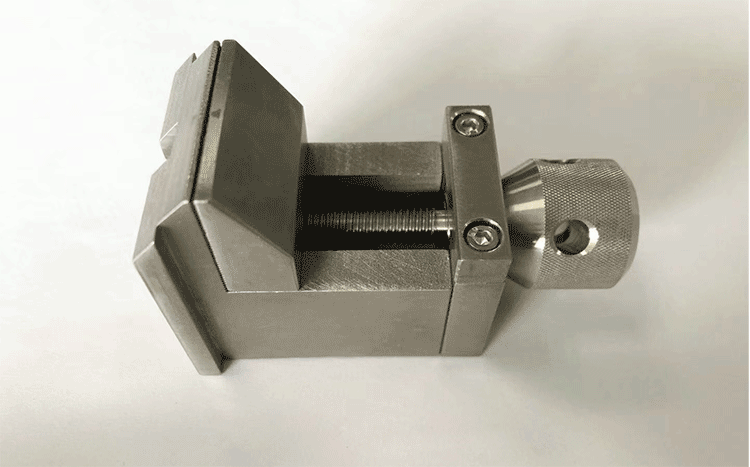

5．端子專用夾具可對應各種尺寸的端子

精美的不銹鋼材料夾具，細牙夾持，精密切割的好助手，耐腐蝕；

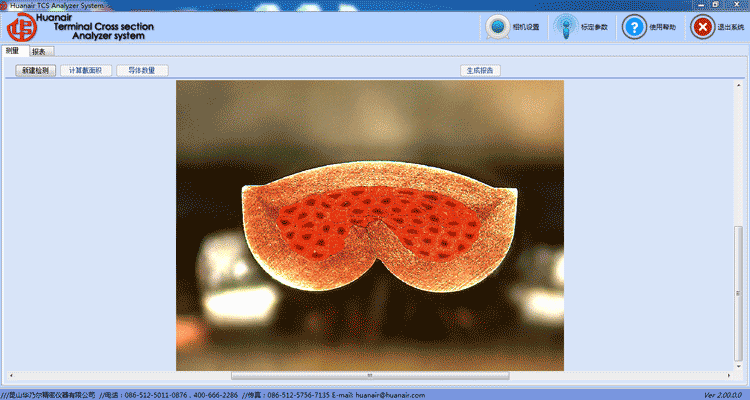

5．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W孔隙率等10幾項標準測試數據,充分滿足VW60330,?Renault 36-05-019/--G, PSA 9634115099,?QC T 417.1-2001等標準。

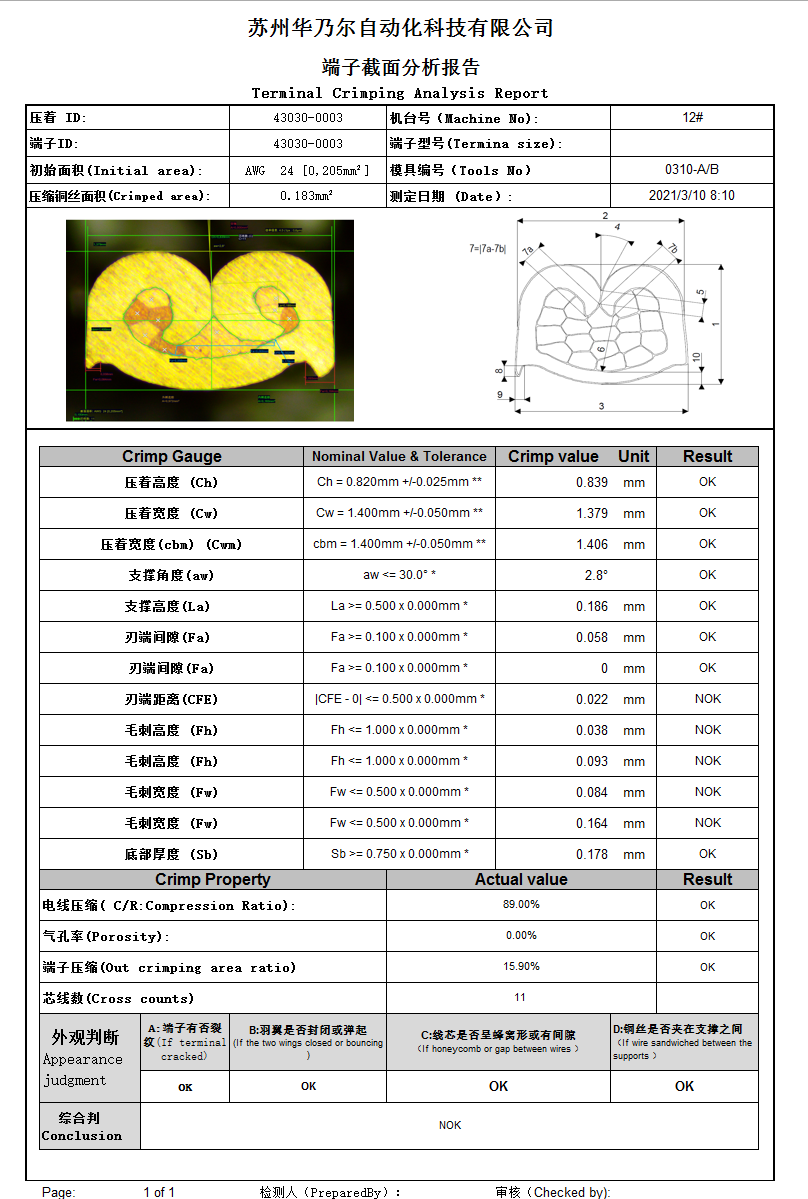

6.?軟件自動AI功能，測試產品無需放正，只要在圖像中央，自動旋轉測試；自動測試，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。

三、系統結構及配置(System Structure)
1.德國SEW電機大功率精密切割電機（可實現斷電停止及續切功能）；日本信濃（Shinano）精密研磨及自動升降電機；

2.彩色高清7寸觸摸屏控制

3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；

4.X軸日本信濃（Shinano）電機；

5.高清顯微鏡,高清工業相機：?德國Basler 500萬像素CCD攝像頭；

0.7-4.5X?，視頻總放大倍率：65~419X

6.電線適用范圍（AGW0000---AWG46）：0.01mm2~120mm2

7.電源：AC100V~AC240V，功率：750W（不含電腦）

8.成像系統軟件：專業端子圖像測量分析軟件（X-Scan）

9.切割片規格：Φ125X1.0mm

10.研磨砂紙：125mmX1500#

11標準檢定尺0.01/10mm

12.端子金相配件100ML（清洗液）

13.照明光源：一體式純白LED光源控制

14.一體機電腦
