一、TCM 3000用途： 本端子截面分析儀是一體式全自動切割和研磨分析儀器，自帶PLC編程，自動切割與研磨。線徑適用范圍范圍AWG46---AWG00（0---50mm2）。 該系統適合汽車業、家電業、電子業，新能源等領域端子截面分析測試要求。
二、系統特點(Characteristic)
1．無需樹脂凝固
以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時?，F(xiàn)在本產品不需樹脂凝固，自動切割研磨，測試完成一個樣品5分鐘之內即可完成。
2．全自動切割研磨

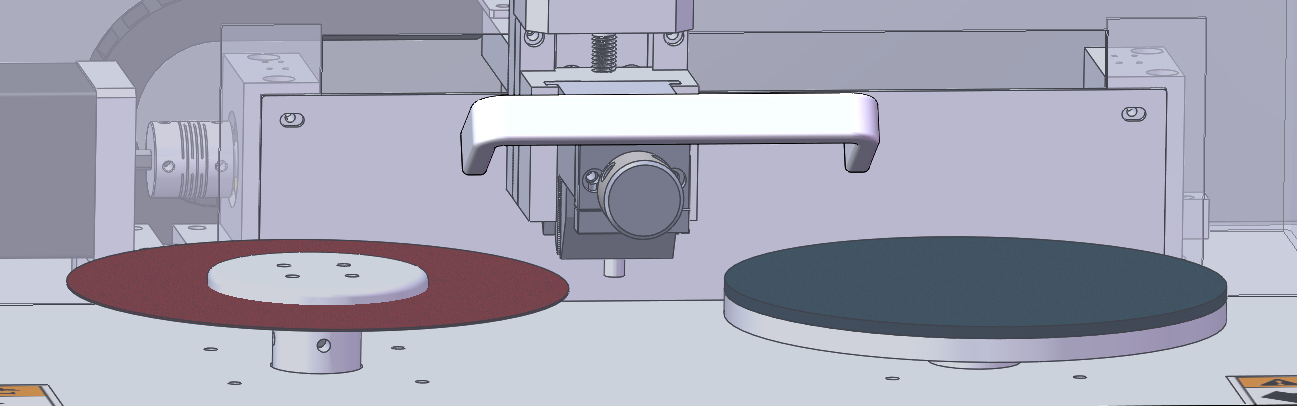

自動切割研磨一體，四軸自動完成所有前置動作。

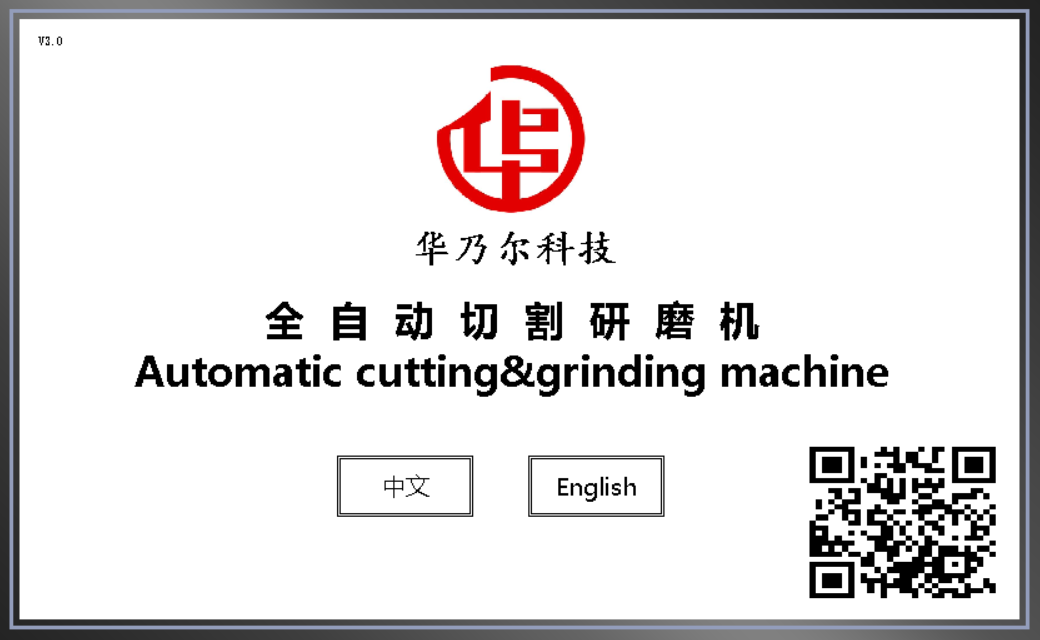

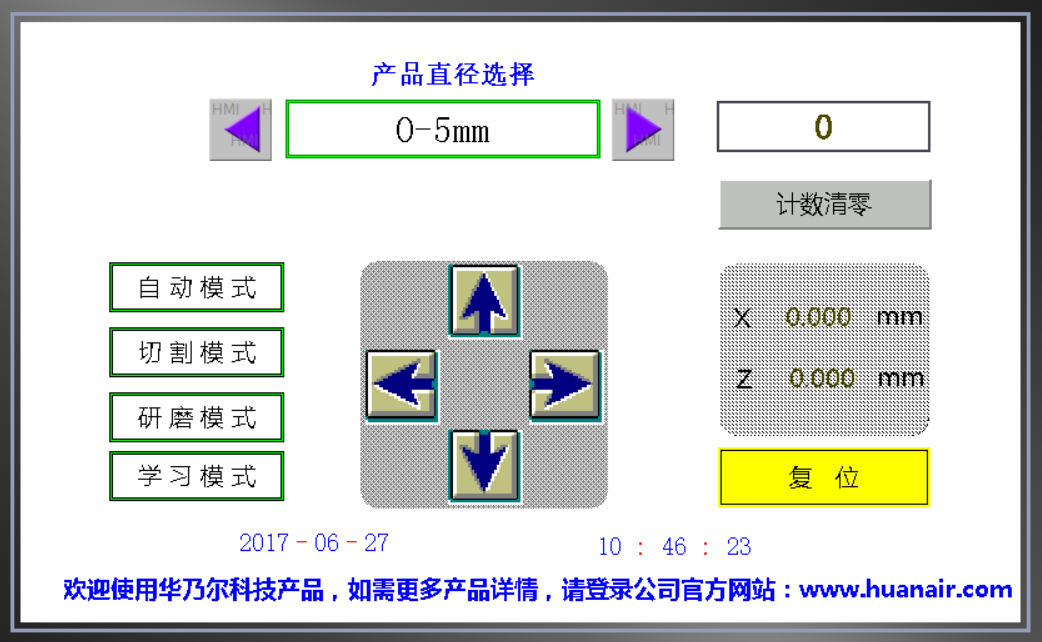

3.切割及研磨機臺7寸觸摸屏截面，中英文雙語言，操作無壓力
可以單獨切割，單獨磨拋，也可以全自動切割磨拋，
還有《學習模式》，可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割磨拋，只要能夾持住，都不成問題；可視化的切割位置，切割位置任意設置.

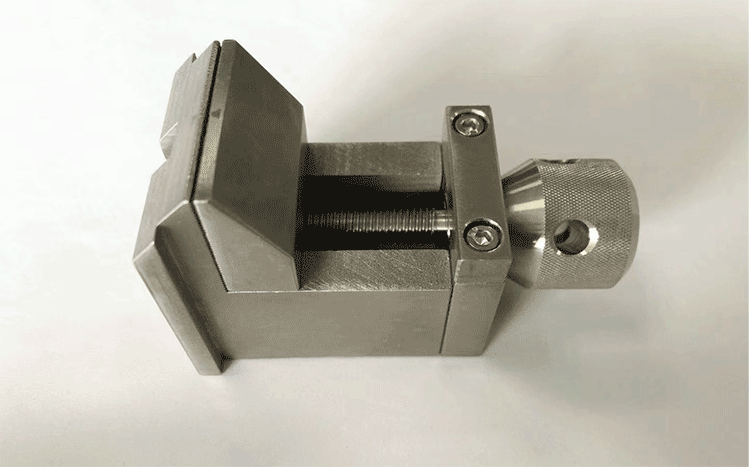

4．端子專用夾具可對應各種尺寸的端子
精美的不銹鋼材料夾具，細牙夾持，精密切割的好助手，耐腐蝕；

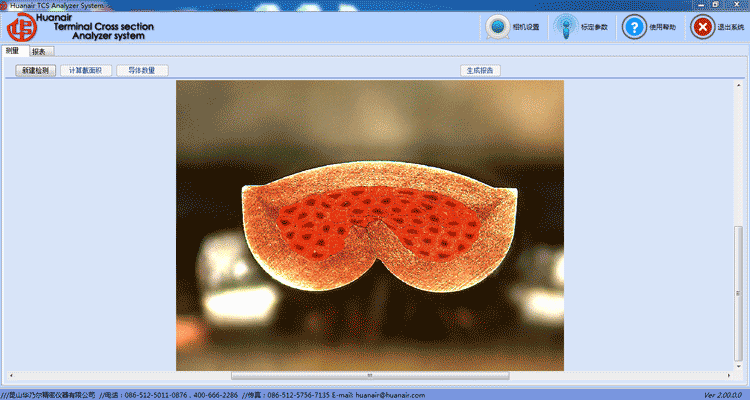

5．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等標準。

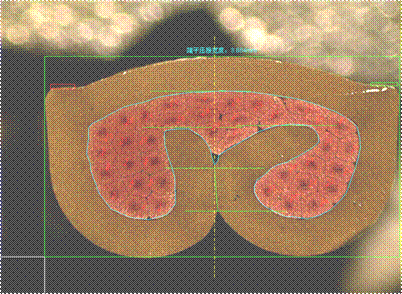

6. 軟件自動AI功能，測試產品無需放正，只要在圖像中央，自動旋轉測試；自動測試，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。
三、系統結構及配置(System Structure)
1.德國SEW電機大功率精密切割電機（可實現斷電停止及續切功能）；日本信濃（Shinano）精密研磨及自動升降電機；
2.彩色高清7寸觸摸屏控制
3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；
4.X軸日本信濃（Shinano）電機；
5.高清顯微鏡,高清工業相機： 德國Basler 500萬像素CCD攝像頭；
0.7-4.5X ，視頻總放大倍率：65~419X
6.電線適用范圍（AGW00---AWG46）：0.01mm2~50mm2
7.電源：AC100V~AC240V，功率：750W（不含電腦）
8.成像系統軟件：專業端子圖像測量分析軟件
9.切割片規格：Φ125X0.5mm
10.研磨砂紙：125mm/1500#
11標準檢定尺0.01/10mm
12.端子金相配件100ML（清洗液）
13.照明光源：一體式純白LED光源控制
14.22寸液晶電腦一體機
一鍵導出EXCEL報告如下：
| XX汽車部件有限公司 | |||||
| 端子截面分析報告 | |||||
| Terminial Cross Section Analyzer Report | |||||
| 制造商 | 蘇州XXX汽車部件有限公司 | 送檢日期 | 2012-7-20 | ||
| 聯系人 | 趙XX | 上下刀模規格 | 機臺號 | M13# | |
| 端子／線型 | Ｔ３２３１／ＡＷＧ１８ | 線型 | AWG 18 | ||
| 測量設備 | ＴＣＭ２０００ | ||||
 | |||||
| 測試結果 | 名稱 | 數值 | 標準 | 結果 | |
| Name | Value | Standard | Result | ||
| 端子壓接高度 | 2.250mm | '+/-0.05mm | √ | ||
| C/H:Crimp Height | |||||
| 端子壓接寬度 | 3.884mm | '+/-0.05mm | √ | ||
| C/W:Crimp Width | |||||
| 高度/寬度比率 | 57.9% | % | √ | ||
| (C/H)/(C/W) | |||||
| 初始電線面積 | 3.000 | As requirement | √ | ||
| Initial area | |||||
| 原端子厚度 | 0.400 | As requirement | √ | ||
| Original thickness | |||||
| 端子壓接面積 | 2.570mm2 | / | √ | ||
| Terminal crimping area | |||||
| 截面縮小比 | 14.3% | 5%--35% | √ | ||
| Narrow cross-section than | |||||
| 壓縮比率 | 85.7% | 65%--95% | √ | ||
| C/R:Compression Ratio | |||||
| 壓接線數 | 37 | As requirement | √ | ||
| Cross count | |||||
| 支撐角度 | 3.892 | 0≤α≤30度 | √ | ||
| Bending angle | |||||
| 毛刺高度 | 0.049mm | ≤1X底厚 | √ | ||
| B/H:Burr Height Gh | |||||
| 毛刺寬度 | 0.266mm | ≤0.5X底厚 | √ | ||
| B/H:Burr Width Gb | |||||
| 支撐高度 | 0.461mm | ≥1X底厚 | √ | ||
| La Supporting height | |||||
| 底部厚度 | 0.388mm | ≥0.75X底厚 | √ | ||
| B/T:Base Tickness | |||||
| 羽翼末端間距 | 0.021mm | ≤0.5X底厚 | √ | ||
| CFE:Crimp Face Ends | |||||
| 壓接翼與底部高度差 | 0.383mm | ≥0.5X底厚 | √ | ||
| F/C:Face End Clearance | |||||
| 間隙率 | 14.3% | 5%--35% | √ | ||
| Air inclusions | |||||
| EDGE(毛刺)寬率 | 18.3% | % | |||
| Burr Width Ratio | |||||
| 壁厚變化率 | % | ||||
| Base Thickness Ratio | |||||
| 端子拉力測試 | % | ||||
| Pull Strength | |||||
| 外觀判定 | |||||
| 1.線芯未呈蜂窩形或有間隙 | √ | 2.羽翼至端子壁距離過近 | √ | ||
| 3.羽翼至端子底距離過近 | √ | 4.毛刺高度大于材料厚度 | √ | ||
| 5.毛刺寬度大于材料寬度的1/2 | √ | 6.壓接部位與端子體之間扭曲 | √ | ||
| 7.羽翼尖高度差超出材料厚 | √ | 8.壓接裂紋 | √ | ||
| 9.羽翼未封閉或彈起 | √ | 10.芯線漏出或夾在羽翼中間 | √ | ||
| 合格/**切片照片若有1-10項中任何一不合格項(被選中)，此壓接即為不合格 | OK | ||||
| 備注 | |||||
| 檢測人 | 周小姐 | 檢測日期 | 2013-7-20 | ||
