1-1.應用領域：
廣泛應用于玻璃、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插連接器、家電、計算機、液晶電視、電路板PCB、汽車、醫療器械、鐘表、儀器儀表的三維尺寸測量，平面度測量，輪廓測量等
2-1.儀器質量：
●基座采用（00級）大理石材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。
●外形設計美觀，功能設計更為人性化；美國Rationalvue軟件，界面友好，功能強大，操作簡單，穩定性強，可編程自動測量。
●采用精密滾珠螺桿和精密線性導軌，配合高性能交流伺服系統全閉環控制，高精度，高速度，高穩定。
●采用高分辨品牌彩色CCD，保證擁有高質量的測量畫面，提高快速測量速率。
●搭配卡位變焦鏡頭，改變倍率后不需要做像素校準（線性校準）。
●可軟件控制五環八區LED表面燈，直軸LED輪廓燈光源。
●高精度開放式光柵尺1μm。
2-2.儀器特點：
3-1.儀器配置：
序號 | 配置項目 | 名稱 | 規格型號 | 數量 | 備注 | |
1 | 機身 | 1 | 臺面材質 | 大理石 | 1 | OO級 |
2 | 控制器系統 | CNC四軸控制系統 | 1 | 全閉環控制器 | ||
3 | 計算機桌 | 鑄鐵 | 1 | 白色 | ||
2 | 計算機系統 | 1 | 計算機 | 惠普品牌計算機 | 1 | I3 CPU;8G內存，21寸顯示器，window系統，含鍵盤鼠標 |
3 | 軟件系統 | 1 | 軟件 | Raional Vue | 1 | 功能齊全 |
4 | 激光測頭 |
| 日本keyence | 激光，0.1um分辨率 | 1 |
|
5 | 影像系統 | 1 | CCD | TEO彩色 | 1 | 高清晰彩色 |
2 | 鏡頭 | 卡位變焦鏡頭 | 1 | PMS | ||
3-2.技術參數：
機器型號VMC400SL | |
測量行程（x/y/z）(mm) | 400x300x200 |
全機尺寸 | 900x1056x1650 |
整機重量 | 300 |
儀器機身材質 | 高精度花崗石 |
CCD | TEO彩色CCD |
鏡頭 | 卡位連續變倍鏡頭 |
放大倍率 | 影像放大倍率：28X-180X |
光學尺分辨率 | 1μm |
重復性（X/Y） | ≤3μm |
測量精度（X/Y） | E2=（3+L/200）μm |
儀器臺面承重 | 30kg |
使用環境 | 電源供給：110V～220V±10% 50/60HZ 溫度：20±5℃濕度：45%-75% |
4-1.軟件介紹：

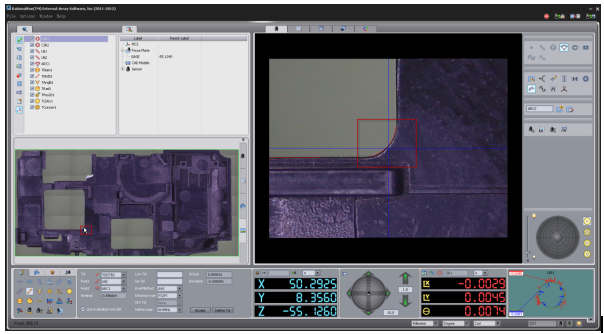

RationalVue主要特點：
支持Win7 操作系統
l 支持win7以上操作系統，其界面完全符合當代windows風格
l 采用模塊化設計，拖放式操作方式。徹底避免了傳統軟件彈出復雜的窗口、操作步驟多，界面堆積冗余等問題，RationalVue絕大部分功能實現只需要鼠標的1-2次拖拽可完成。
一套軟件，一個完整的解決方案
操作快捷、提高效率
n 自動程序
l 影像、探針、坐標系、自動對焦、放大倍率、光線亮度調整、CAD理論元素識別、自動比對測量、元素構造、公差計算、輸出，都可以同時加入到一個程序中并自動運行。
l 程序修改方便、快捷?？梢钥焖俚男薷某绦虻臒艄?、倍率、高度以及修改程序的測量順序等
l 同在一個屏幕下的元素，機器無需運動，自動測完
采用世界先進算法、提高機器整體性能和精度
n 完整的機器補償算法
支持機器21項誤差補償：線性、直線度、角擺、垂直度… 支持Z軸自轉補償、Z軸垂直度補償（用平行平晶、直角規）、Z軸探針補償（用探針）鏡頭XY比例校正 支持OEM補償加密 支持多層空間面補陣，最大限度提高機器的測量精度 | 軟件內置玻璃線紋尺、面陣補償板自動程序，可協助快速取得補償數據，使機器補償效率大大提高，降低用戶的人力誤差和時間成本 |
經對比測試，選用RationalVue軟件的影像測量機精度和重復有大幅提高
n 子像素算法
應用了先進的子像素算法，大大降低了光學測量中軟件對于測量精度的影響。
功能全面、強大
n 最完整的幾何測量
n 工件拼圖&導航
n 特殊邊緣測量
毛刺過濾
特殊邊緣處理
n 對焦測量高度、平面度
n RtionalVue具有專業的針對網板的測量工具，可輕松的實現網板直線的測量。適用于太陽能、電視等行業的網板測量
n 最完整的形位公差計算（包括：二維和三維、形狀公差、位置公差、形狀或位置公差）。嚴格遵循國際GD&T評價標準，具有ISO（含德國DIN標準）和美國Y14.5M以及GB等多種標準。
l 距離、角度、直徑、半徑、錐角
l 直線度、平面度、圓度、圓柱度、垂直度、傾斜度、平行度、對稱度、同心度、同軸度、位置度（二維&三維）、點輪廓度、曲線輪廓度、曲面輪廓度、圓跳動、全跳動…
n 可輸出PDF、Excel、TXT、Html、圖片等多種多樣的報告
尺寸&公差標注：距離、角度、半徑、直徑、圓度、直線度、位置度、參考元素標記…
FormError 圖形：設置上下公差帶、彩色顯示圖形趨勢、最大最小顯示、間距顯示誤差…
