一、TCM 4000用途： 本端子截面分析儀是全自端子分析儀器，包括切割及研磨硬件的全自動，以及測試軟件全自動，自動測試，自動判斷；水冷式精密自動切割與自動研磨。 線徑適用范圍范圍AWG000000-AWG46， 0.008---450mm2。 該系統適合汽車業、家電業、電子業、新能源等領域端子截面分析測試要求。

二、系統特點(Characteristic)

1．無需樹脂凝固

以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時,現在本產品不需樹脂凝固，普通小樣5分鐘左右完成。

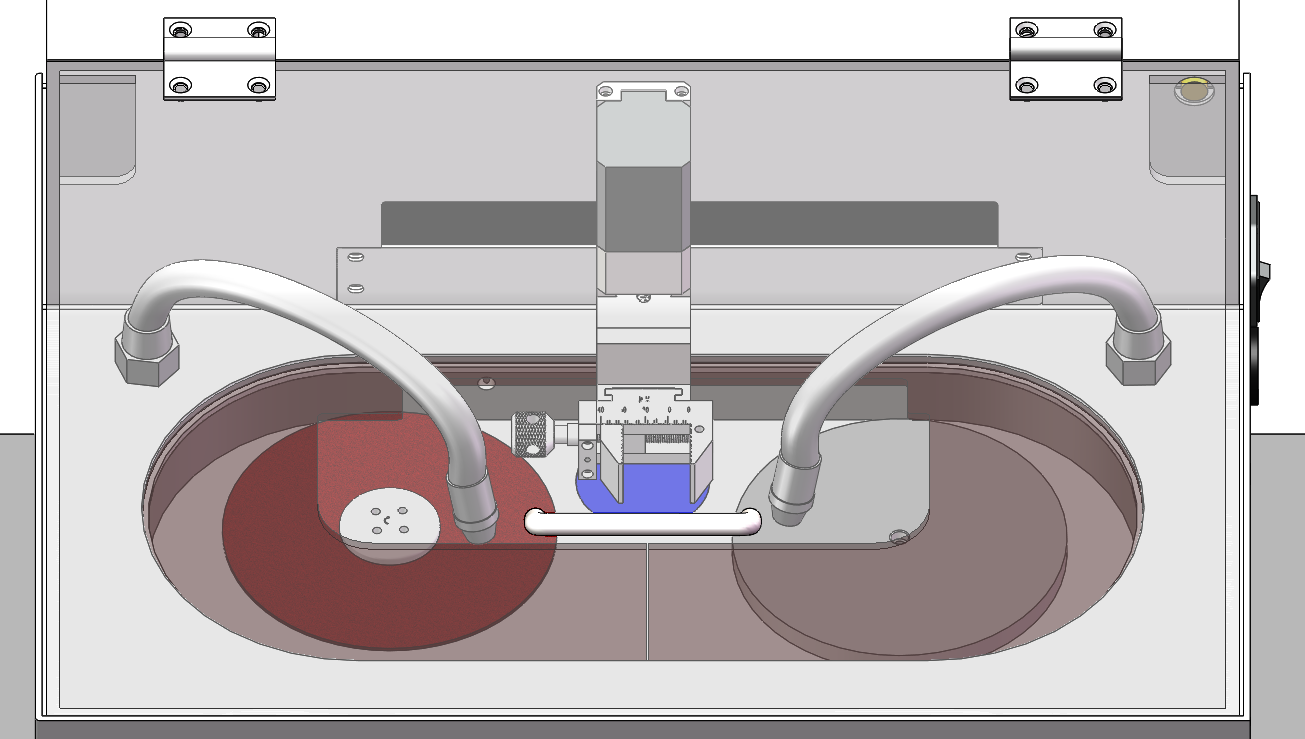

2．全自動切割研磨一體機

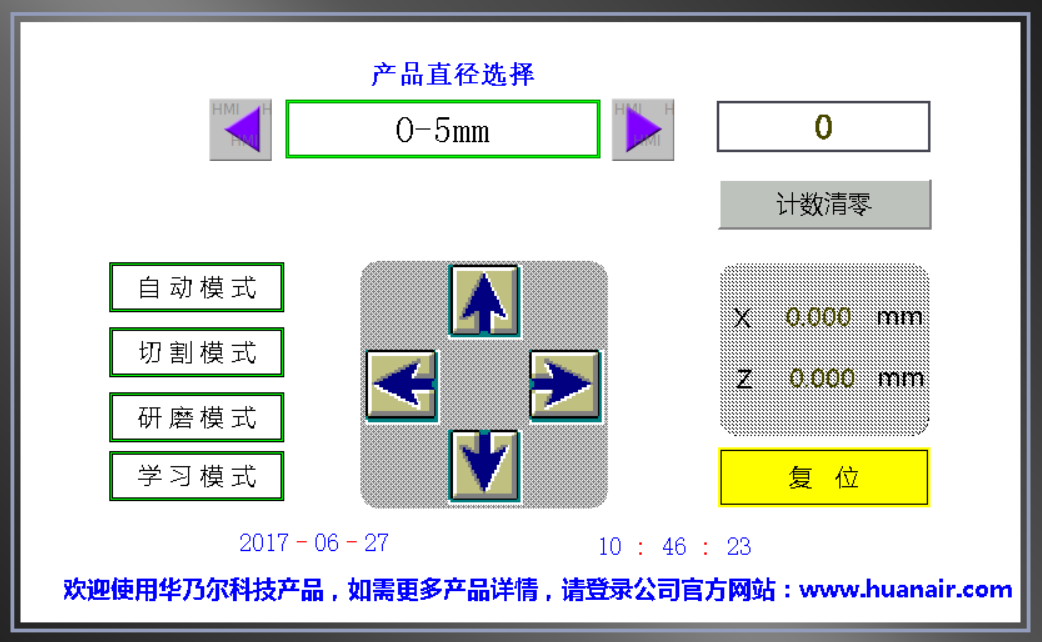

本切割研磨一體機可以實現精密切割研磨，全程水冷，有四種模式，包括自動模式，切割模式，研磨模式，以及《學習模式》，該模式可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割磨拋；切割位置任意設置，定位精度5um以內，無損傷切割及磨拋。

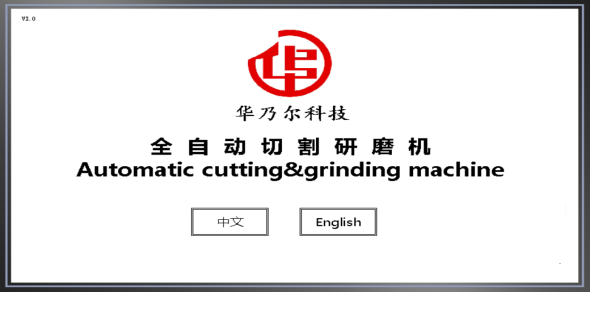

3.切割及研磨機臺7寸觸摸屏截面，中英文雙語言，操作無壓力

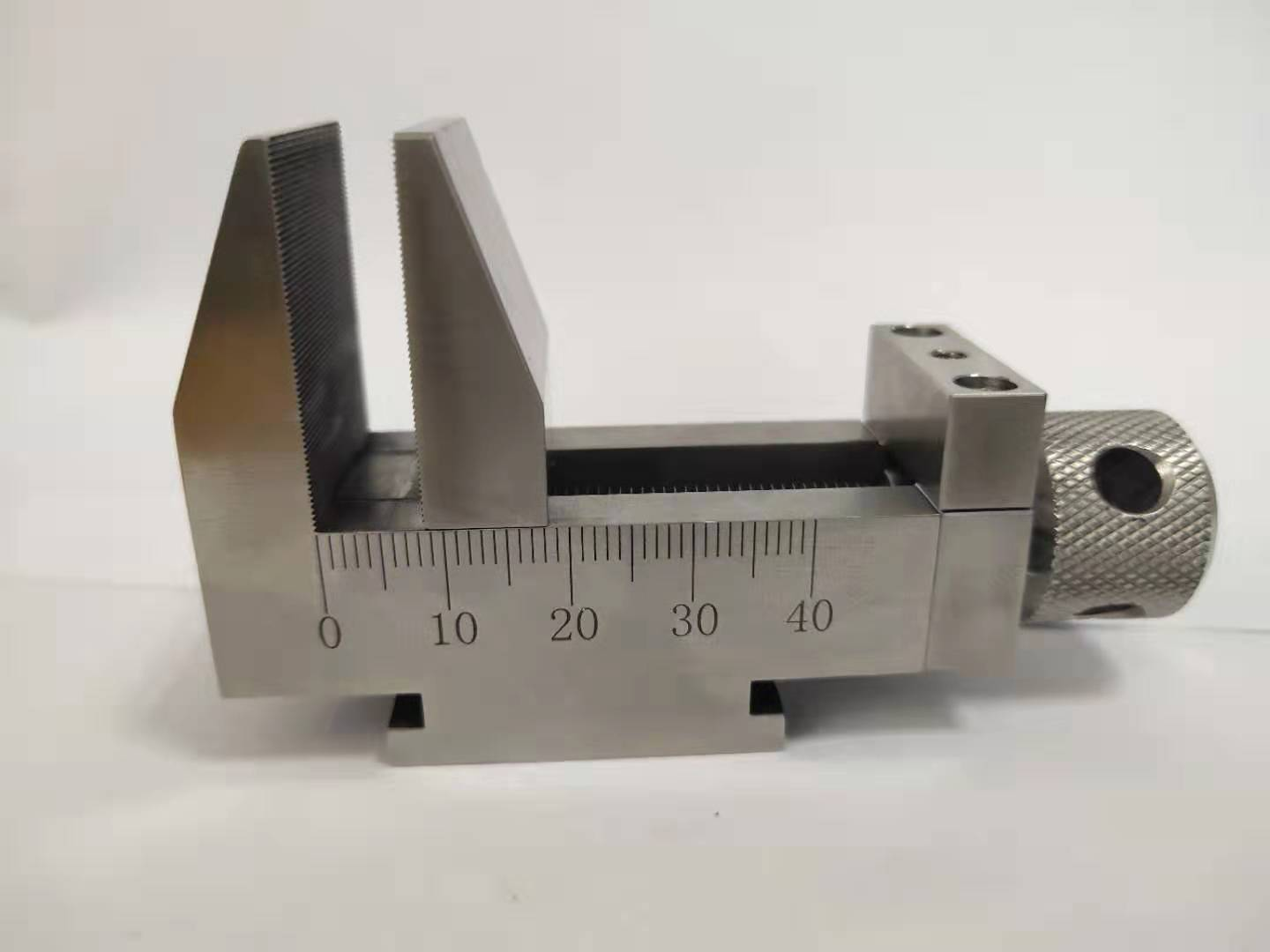

4．端子專用夾具可對應各種尺寸的端子

精美的不銹鋼材料夾具，細牙夾持，精密切割的好助手，耐腐蝕；

5．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W，孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, Uscar,QC T 417.1-2001等標準;

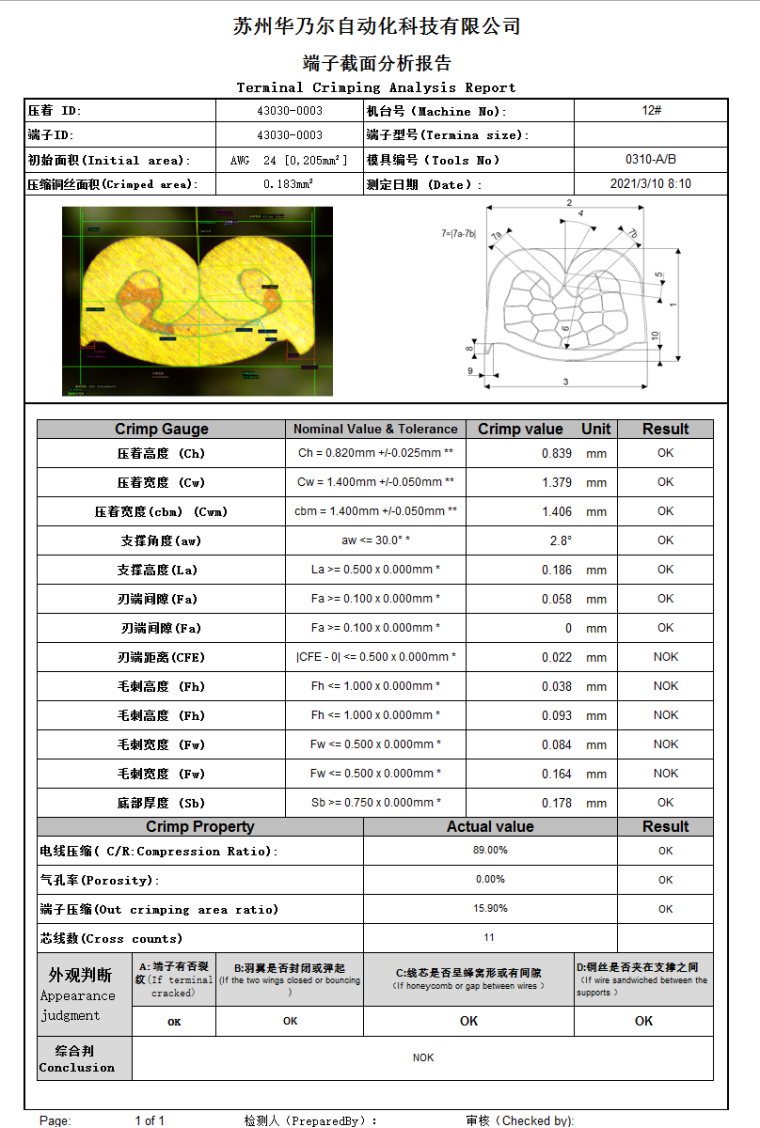

軟件自動AI功能，測試產品無需放正，只要在圖像中央，自動旋轉測試；自動測試，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。

三、系統結構及配置(System Structure)

1.德國SEW電機大功率精密切割電機（可實現斷電停止及續切功能）；日本信濃（Shinano）精密研磨及自動升降電機；

2.彩色高清7寸觸摸屏控制

3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；

4.X軸日本信濃（Shinano）電機；

5.數字卡位變倍高清顯微鏡,高清工業相機： 德國Basler 500萬像素CCD攝像頭；

0.7-4.5X ，或選擇0.2-1.2X鏡筒，視頻總放大倍率：18~419X

6.電線適用范圍（AGW000000---AWG46）：0.008~450mm2

7.電源：AC100V~AC240V，功率：2500W（不含電腦）

8.成像系統軟件：專業端子圖像測量分析軟件（X-Scan），可以選擇Barcode掃描

及MES連接

9.切割片:Φ150X1.0mm

10.研磨砂紙：Φ150x1200#

11標準檢定尺0.1/10mm

12.端子金相配件100ML（清洗液）

13.照明光源：一體式純白LED控制光源

14.一體機電腦
